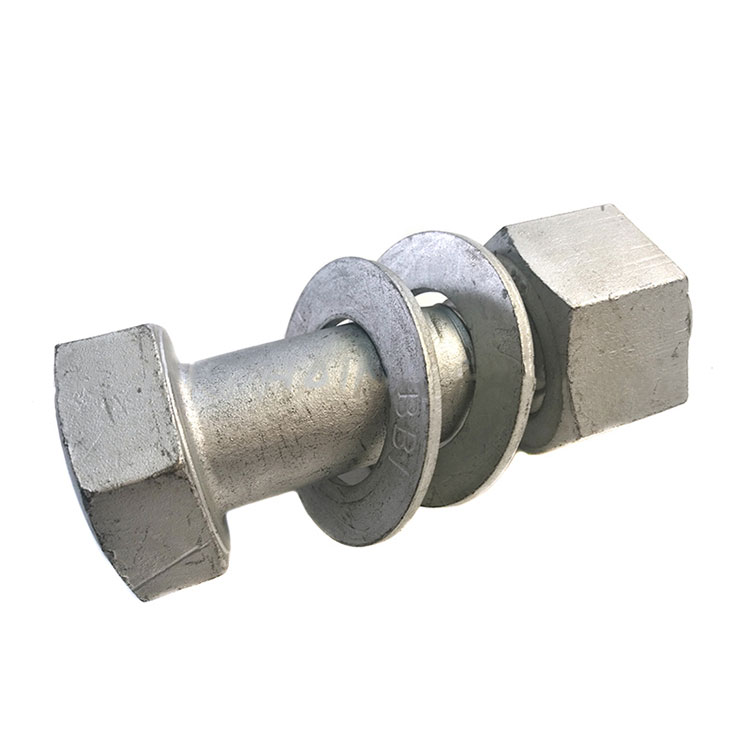

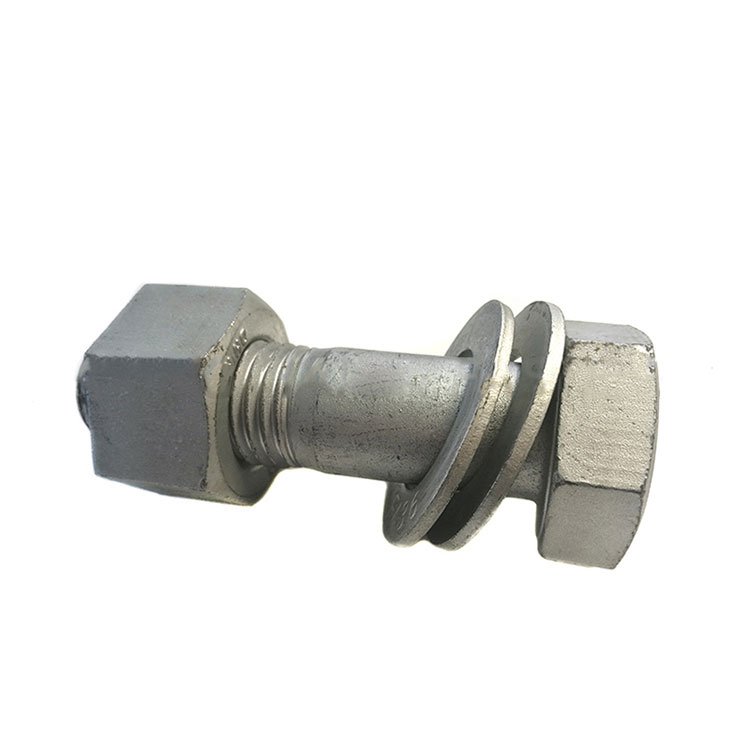

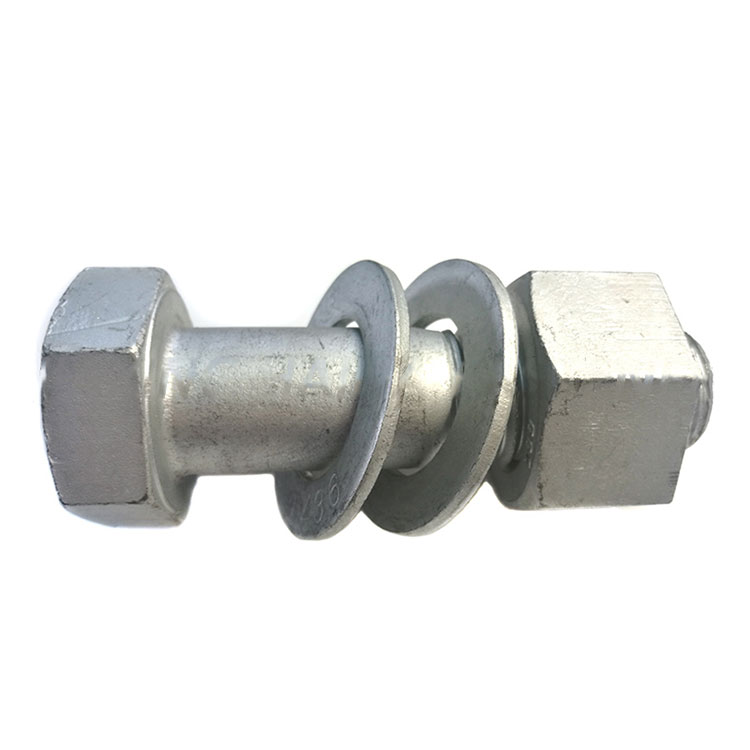

Du kan være sikker på at købe skræddersyet High-Strength Gr. 8.8 Gr.10.9, Gr.12.9 ASTM A325,A490 Heavy Hex Bolt fra os. Tunge sekskantede strukturelle bolte er designet til stål-til-stål strukturelle forbindelser. Derfor er de typisk meget korte. A325- og A490-specifikationerne er ikke beregnet til generelle anvendelser, herunder ankerbolte. I disse applikationer bør det overvejes at erstatte A449 med A325 og A354 kvalitet BD for A490. Hex tunge konstruktionsbolte er designet til stål-til-stål konstruktionsforbindelser. ASTM A325 og A490 specifikationerne dækker højstyrke tunge sekskantede konstruktionsbolte fra 1/2" til 1-1/2" diameter. Disse bolte er beregnet til brug i strukturelle forbindelser, og de har kortere gevindlængder end standard sekskantbolte. A325- og A490-specifikationerne er ikke beregnet til generelle applikationer.

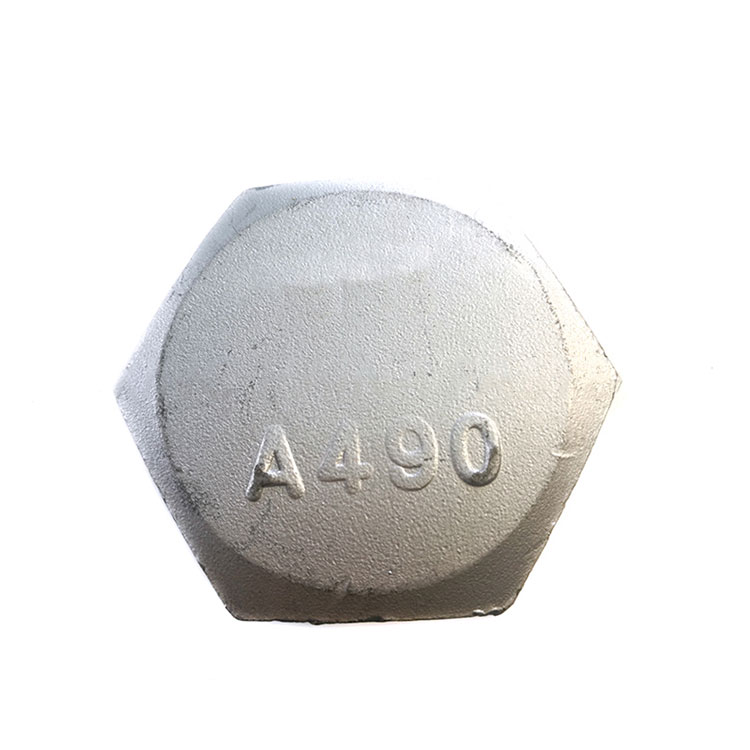

ASTM A490-specifikationen dækker kølet og hærdet, legeret stål, tunge sekskantede strukturelle bolte fra 1/2" til 1-1/2" diameter med en trækstyrke på 150 ksi til 173 ksi. A490 bolte svarer i anvendelse og dimensioner til A325 Hex Cap Screws tunge sekskantede strukturelle bolte, men er lavet af et legeret stål i stedet for et medium kulstofstål, hvilket resulterer i en højere styrke fastgørelsesanordning.
Bolt diameter | D | F | C | H | T | |||||
Kropsdiameter | Bredde på tværs af lejligheder | Bredde på tværs af hjørner | Højde | Trådlængde | ||||||
Maks | Grundlæggende | Maks | Min | Maks | Min | Grundlæggende | Maks | Min | Grundlæggende | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
